Was ist ein Systembus?
Ein Systembus ist ein physischer oder logischer Kommunikationspfad, der es den verschiedenen Komponenten der Architektur eines Computersystems ermöglicht, mit der CPU und miteinander zu kommunizieren.
Das Wichtigste im Überblick
- Je nach Kontext kann ein Systembus ein architektonisches Konzept oder ein physischer Kommunikationspfad sein.
- Historisch gesehen war der Systembus ein einzelner, gemeinsamer physischer Kommunikationspfad auf der Hauptplatine, der es der CPU, dem Speicher und den Peripheriegeräten eines PCs ermöglichte, miteinander zu interagieren.
- Physische Kommunikationspfade auf einer Hauptplatine existieren weiterhin, arbeiten heute jedoch unabhängig und fungieren nicht mehr als einheitlicher Systembus.
- Mit der Weiterentwicklung von Computern wurde es unpraktisch, dass ein einzelner Bus die Kommunikation zwischen den verschiedenen Computerkomponenten effizient verwaltet.
- Wenn Computerarchitekten heute über Systembusse sprechen, beziehen sie sich eher auf ein logisches Kommunikationsframework, das Punkt-zu-Punkt-Kommunikationsprotokolle und Verbindungen verwendet, anstatt auf einen einzigen physischen Pfad.
- Alles zeigen
Die Rolle von Systembussen in frühen PC-Architekturen
In den frühen Tagen der Personal Computer (PCs) bezeichnete der Begriff Systembus eine einzige gemeinsame physische Verbindung auf einer Hauptplatine, die es der CPU, dem Speicher und den Peripheriegeräten ermöglichte, miteinander zu kommunizieren und zu interagieren.
Heute existieren gemeinsame physische Verbindungen auf einer Hauptplatine zwar noch, sie fungieren jedoch nicht mehr als einzelner Kommunikationspfad (Bus). Stattdessen ermöglichen sie die direkte Kommunikation über Punkt-zu-Punkt-Kommunikationsprotokolle und Verbindungen wie PCI Express oder AMD Infinity Fabric.
Wie Systembusse funktionierten
In traditionellen Computerarchitekturen war der Systembus ein einzelner physischer Pfad, über den mehrere Komponenten über denselben Satz von Leitungen, Kabeln oder Leiterplattenbahnen kommunizierten.
Im Wesentlichen nutzten die CPU, der Speicher und verschiedene Peripheriegeräte den Systembus, um Daten zu senden und zu empfangen.
Da mehrere Geräte denselben Bus teilten, war ein Mechanismus namens Bus-Arbitration erforderlich, um den Zugriff zu verwalten und Konflikte zu vermeiden. Typischerweise fungierte die CPU als Bus-Master. Wenn Komponenten kommunizieren wollten, mussten sie den Bus-Master anfordern, und die Arbitrationsprotokolle bestimmten, welches Gerät den Bus als Nächstes nutzen durfte.
Obwohl Systembusse in frühen Computerarchitekturen wichtig waren, war ihre Nutzung nicht skalierbar. Geräte mussten auf ihre Nutzung des Busses warten, was die Latenzzeit erhöhte und die Reaktionszeit verringerte. Geräte, die an den Bus angeschlossen waren, mussten sich zudem die verfügbare Bandbreite teilen, was die Datenübertragungsraten (DTRs) verringerte.
Bis Mitte der 2000er Jahre waren Systembusse im Wesentlichen zu Engpässen geworden, und ihre Einschränkungen erforderten die Entwicklung fortschrittlicherer Busarchitekturen, die Punkt-zu-Punkt-Kommunikationspfade bereitstellen konnten.

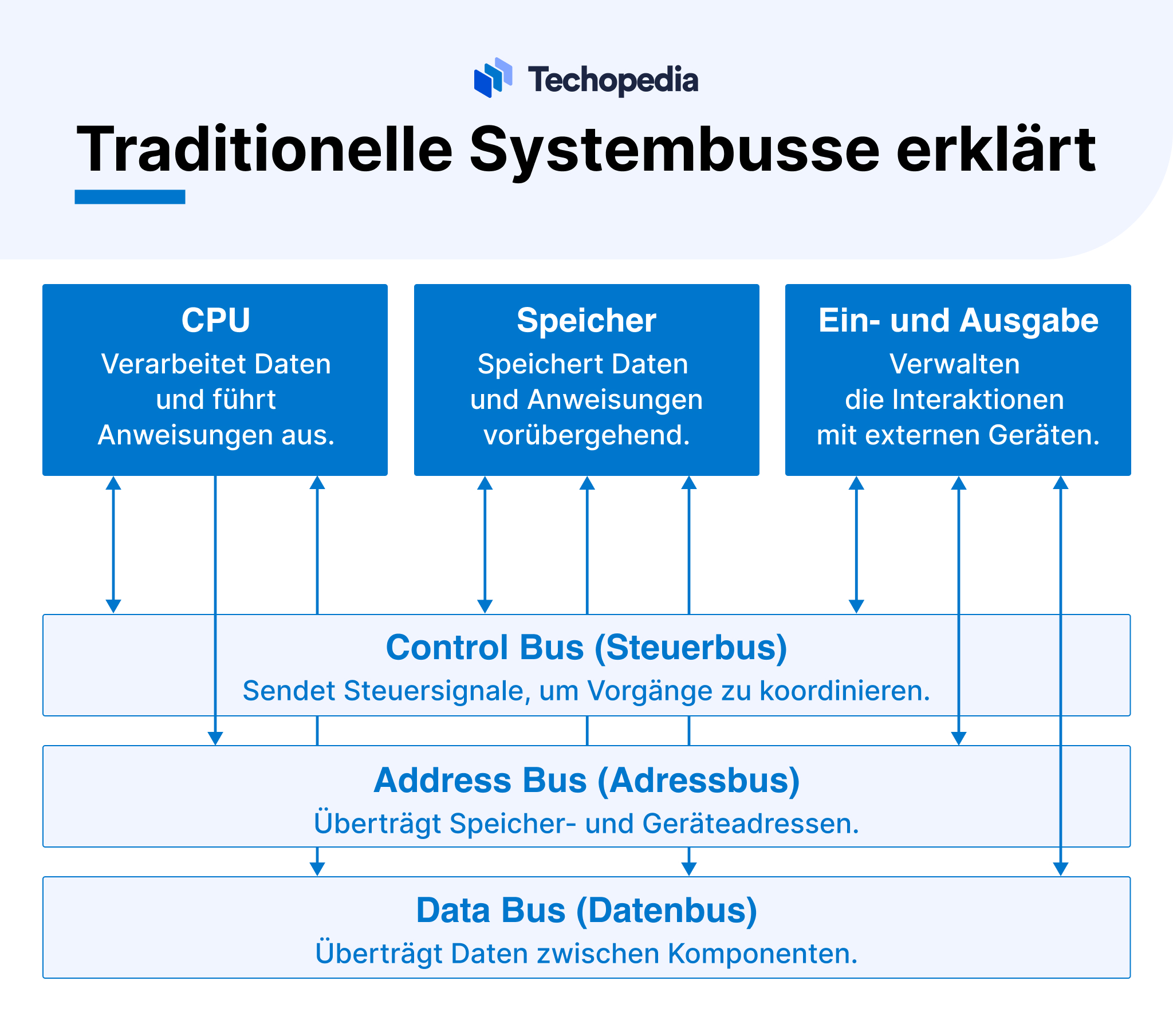

Komponenten traditioneller Systembusse
Traditionelle Systembusse bestanden aus einem Datenbus, einem Adressbus und einem Steuerbus.
- Der Datenbus war für die Datenübertragung verantwortlich. Seine Größe, gemessen in Bits, bestimmte, wie viele Daten in einer Operation übertragen werden konnten. Ein breiterer Datenbus ermöglichte schnellere und effizientere Datenübertragungen.
- Der Adressbus spezifizierte den Standort der Daten. Seine Breite half dabei, die maximale Menge an Speicher zu bestimmen, auf die das System zugreifen konnte.
- Der Steuerbus stellte sicher, dass Datenübertragungen in der richtigen Reihenfolge erfolgten und jede Operation zum richtigen Zeitpunkt ausgeführt wurde. Er nutzte Steuersignale, um das Timing und die Reihenfolge der Aufgaben zu verwalten, wodurch das System organisiert und effizient arbeitete.

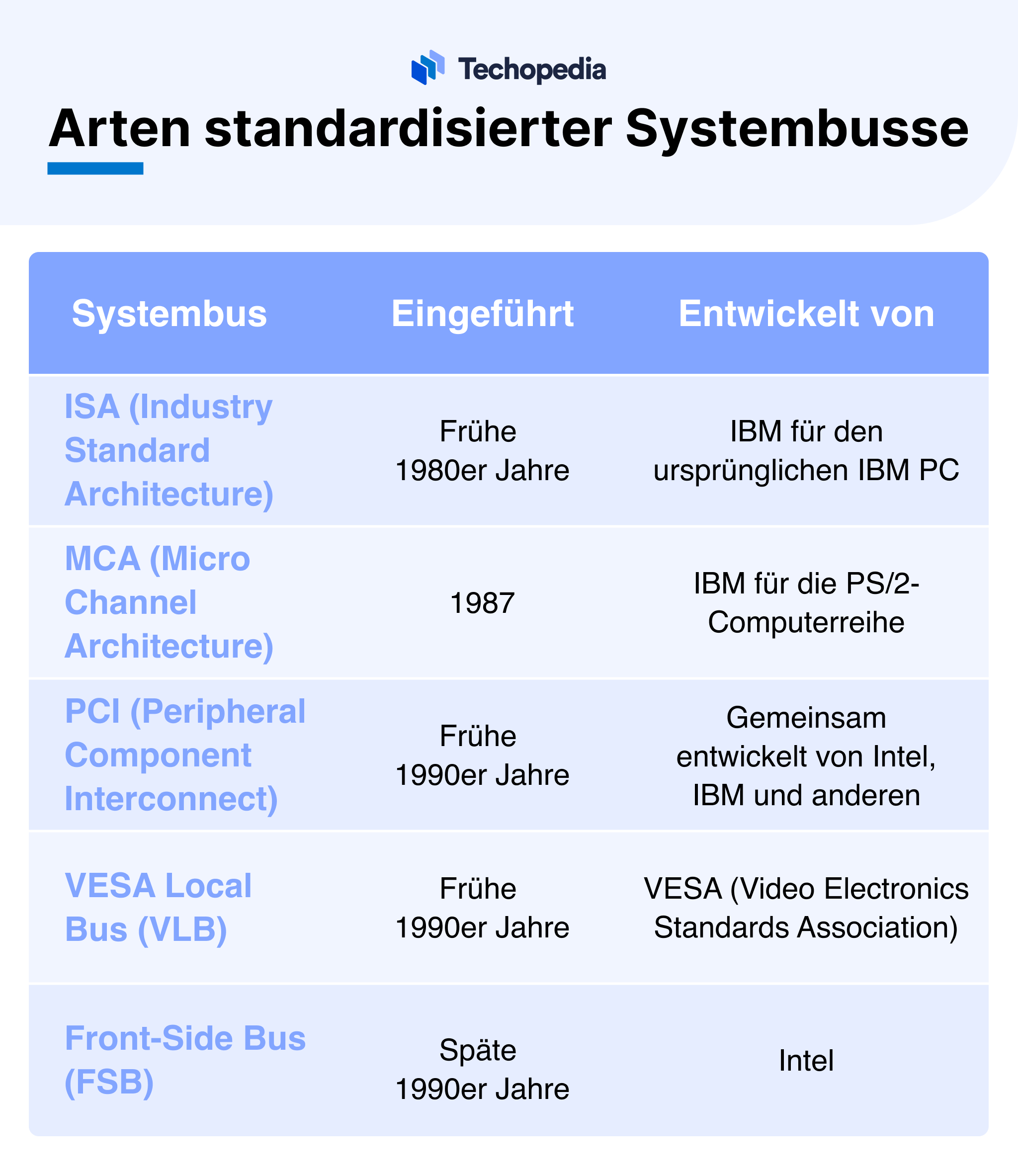

Arten traditioneller Systembusse
Historisch gesehen gab es mehrere Arten standardisierter Systembusse. Jeder Typ von Bus wurde entwickelt, um die sich entwickelnden Anforderungen an Leistung, Skalierbarkeit und Funktionalität von Computersystemen zu erfüllen.
Beispielsweise wurden Systembusse in älteren Intel-Architekturen bis 2008 als Front-Side Bus (FSB) bezeichnet. Im Jahr 2009 führte Intel den QuickPath Interconnect (QPI) ein, um Punkt-zu-Punkt-Verbindungen bereitzustellen und Front-Side-Busse in neueren Architekturen zu ersetzen.
Die Bedeutung von Systembussen heute
Heute wird das Konzept von Systembussen verwendet, um zu erklären, wie (und warum) die grundlegenden Prinzipien von Daten-, Adress- und Steuerpfaden weiterhin das Design moderner Computerarchitekturen untermauern.
Das Verständnis, wie der Systembus funktioniert, kann auch Informatikstudenten helfen, die Bedeutung der Verwendung der besten Antivirensoftware und der Implementierung robuster Sicherheitsmaßnahmen zu verstehen. Malware kann Schwachstellen in Systemkomponenten ausnutzen und Bedrohungsakteuren Zugriff auf sensible Daten gewähren oder den Betrieb stören.
Wie man Systembusse verwendet
Auch wenn traditionelle Systembusse heute weitgehend obsolet sind, beeinflusst die dahinterstehende Logik weiterhin das Design und die Funktionalität moderner Computerarchitekturen. Systems on a Chip (SoC) beispielsweise integrieren mehrere Komponenten auf einem einzigen Chip und nutzen Busse, um die Kommunikation und den Datentransfer zwischen Komponenten zu erleichtern.
Vor- und Nachteile traditioneller Systembusse
Während traditionelle Systembusse für den Betrieb früher Computersysteme unerlässlich waren, führten ihre Designkompromisse schließlich zu ihrer Obsoleszenz.
- Ermöglichten die Kommunikation zwischen CPU, Speicher und Peripheriegeräten.
- Reduzierten Verkabelung und Schaltungsaufwand, wodurch die anfänglichen Kosten gesenkt wurden.
- Standardisierung sorgte für branchenweite Unterstützung und Kosteneffizienz.
- Das Konzept bleibt grundlegend für moderne Datenübertragungspfade.
- Gemeinsame Bandbreite verringerte die Datenübertragungsraten mit steigender Gerätezahl.
- Gleichzeitige Gerätekommunikation verursachte Verzögerungen.
- Arbitrationsverwaltung führte zu zusätzlichen Verzögerungen.
- Mehr Peripheriegeräte führten zu einem Rückgang der Systemleistung.
- Busausfälle beeinträchtigten alle angeschlossenen Komponenten, was die Systemstabilität gefährdete.
Fazit
Bis Mitte der 2000er Jahre hatte sich die Definition eines Systembusses bereits über ihre historische Bedeutung als gemeinsamer physischer Pfad hinausentwickelt. Das Verständnis dieser Entwicklung kann der durchschnittlichen Person helfen, die Rolle von Datenbussen, Adressbussen und Steuerbussen in modernen Architekturen zu verstehen.
