Diodo túnel

¿Qué significa diodo túnel?

Un diodo túnel es un diodo semiconductor que presenta resistencia negativa, lo que significa que la corriente disminuye al aumentar la tensión.

Al aprovechar los efectos de la mecánica cuántica, el diodo túnel puede funcionar a gran velocidad y en la banda de radiofrecuencia de microondas. Las características únicas de los diodos túnel los hacen útiles en aplicaciones como osciladores y amplificadores.

Los diodos túnel también se conocen como diodos Esaki.

Definición del diodo túnel

Un diodo túnel es un dispositivo de dos terminales con un semiconductor de tipo n que actúa como cátodo y un semiconductor de tipo p que actúa como ánodo. Está muy dopado, lo que a su vez crea una zona de agotamiento estrecha como un diodo Zener. La característica corriente-voltaje de un diodo túnel tiene una fuerte naturaleza no lineal, así como una región de resistencia diferencial negativa.

Características del diodo túnel

El diodo túnel se distingue por varias características únicas relacionadas con su funcionamiento. En primer lugar, su estructura básica incluye una unión p-n altamente dopada, lo que produce una región de agotamiento muy delgada.

Otra de las características más notables es su curva corriente-voltaje (I-V). Inicialmente, a medida que se aplica un voltaje directo, la corriente aumenta. Sin embargo, después de alcanzar un punto crítico, el incremento adicional en el voltaje puede resultar en una disminución de la corriente, creando una región de negatividad.

Por último, el diodo túnel tiene gran capacidad para operar a frecuencias extremadamente altas, lo que lo convierte en un componente ideal para aplicaciones en circuitos de radiofrecuencia y osciladores, donde su alta velocidad de conmutación es crucial. Además, presenta niveles bajos de ruido en comparación con otros dispositivos, lo que lo hace atractivo para aplicaciones que requieren la detección de señales débiles.

Ventajas y desventajas del diodo túnel

Ventajas

Dos ventajas claras de los diodos túnel son su longevidad y su gran velocidad. Un diodo túnel es capaz de permanecer estable durante más tiempo que otros dispositivos semiconductores. También puede funcionar a alta velocidad, lo que se utiliza en aplicaciones de radiofrecuencia por microondas.

Otras ventajas del uso de diodos túnel son la baja disipación de potencia, el bajo nivel de ruido, la sencillez de fabricación y la inmunidad ambiental, lo que significa que el diodo túnel no se ve afectado por la temperatura ambiente.

Desventajas

Las desventajas de los diodos túnel suelen ser la baja relación de corriente pico/valle y la reproducibilidad. A diferencia de otros dispositivos, la región de resistencia negativa junto con la corriente de pico a valle no es alta, lo que se requiere sobre todo para igualar el rendimiento que es posible en otros dispositivos similares. La reproducibilidad también suele ser imposible con los diodos túnel.

Aplicaciones del diodo túnel

Una de las aplicaciones más comunes del diodo túnel es en circuitos osciladores de alta frecuencia, como en transmisores y receptores de radiofrecuencia. Su capacidad para operar a frecuencias muy altas lo convierte en un componente ideal para generar señales de radio y microondas.

Además, se emplean en amplificadores de señal. Su respuesta rápida y bajo nivel de ruido los hacen perfectos para aplicaciones donde se requiere amplificar señales débiles, como en dispositivos de comunicación y sistemas de radar. En este caso, pueden mejorar la calidad de la señal y la precisión del sistema.

Otra aplicación importante es en circuitos de conmutación. Gracias a su comportamiento no lineal, los diodos túnel pueden ser utilizados en circuitos lógicos y temporizadores, proporcionando un rendimiento eficiente en aplicaciones digitales.

Los sistemas de medición también se benefician de los diodos túnel. Pueden ser utilizados en detectores de nivel de potencia o en dispositivos de medición de señales, donde su capacidad para detectar pequeñas variaciones en voltajes es valiosa.

Finalmente, se utilizan en sistemas de control de retroalimentación, donde su respuesta rápida a cambios en las condiciones del circuito es crucial para el rendimiento general.

Desafíos del diodo túnel

Los diodos túnel son componentes fascinantes y fundamentales en la electrónica moderna; sin embargo, también enfrentan varios desafíos que pueden limitar su aplicación y rendimiento en diversas condiciones. A continuación, exploraremos algunos de estos obstáculos.

Uno de los principales desafíos es la sensibilidad a la temperatura. La operación del diodo túnel depende de un equilibrio preciso en las concentraciones de portadores de carga, es decir, electrones y huecos, dentro del semiconductor.

A medida que la temperatura varía, la movilidad de estos portadores también cambia, lo que puede afectar la corriente y el comportamiento del diodo. Esta sensibilidad puede resultar en variaciones de rendimiento, especialmente en aplicaciones que requieren estabilidad térmica, como en dispositivos portátiles o en entornos industriales.

Otro aspecto a considerar es su comportamiento no lineal. Aunque esta característica puede ser ventajosa en ciertas aplicaciones, también complica el diseño de circuitos.

En algunas configuraciones, el diodo túnel puede presentar comportamientos impredecibles, particularmente cuando opera cerca de sus límites de voltaje, lo que requiere un diseño cuidadoso para evitar oscilaciones no deseadas.

La miniaturización de los dispositivos electrónicos también plantea retos para los diodos túnel. A medida que los circuitos se vuelven más compactos, es crucial que estos diodos mantengan su eficacia a escalas reducidas. Sin embargo, la reducción de tamaño puede alterar sus características de operación, complicando su rendimiento en aplicaciones a nanoescala.

Además, los costos de fabricación y el uso de materiales especializados pueden limitar la viabilidad económica de los diodos túnel en ciertos sectores.

Por último, los avances tecnológicos ofrecen tanto oportunidades como desafíos. A medida que emergen nuevas tecnologías, como la computación cuántica, los diodos túnel deben adaptarse y evolucionar para mantenerse relevantes en un panorama en constante cambio.

Comparación entre diodo túnel y otros diodos

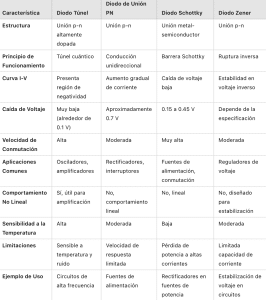

Aunque el diodo túnel es un componente valioso en la electrónica, sus aplicaciones y características lo diferencian de otros tipos de diodos. He aquí una tabla donde podrás observar las características más importantes de los diodos según sus propiedades.

Diodo túnel en la actualidad

Los diodos túnel no se utilizan mucho en la actualidad, ya que existen otras alternativas.

Debido a la rápida acción de tunelización, un diodo túnel se utiliza en aplicaciones de muy alta frecuencia, ya que no hay distorsión de la señal y también menos efecto de tiempo de tránsito. Los diodos túnel también se utilizan en conmutación de alta velocidad debido a la propiedad de la acción túnel.
