Cat1 til Cat8 Ethernet-kabel typer: Alt du trenger å vite i 2024

Hvorfor oss?

Ethernetkabler, også kjent som nettverkskabler, er en viktig komponent i kablede nettverk. De sikrer pålitelig og rask dataoverføring for alt fra internettforbindelser i hjemmet til komplekse forretningssystemer.

Det finnes ulike typer nettverkskabler, og hver av dem er designet for bestemte behov og miljøer. Hvis du forstår forskjellene, kan det hjelpe deg med å velge riktig kabel for ditt oppsett.

I denne veiledningen går vi gjennom de ulike typene av kategorier  av ethernet-kabler og hva du bør tenke på når du skal velge en til nettverket ditt.

Men hva er egentlig en nettverkskabel? Det er den som sørger for at videoene du ser på nettet strømmer jevnt og at videospillene dine ikke lagger.

Nøkkelpunkter

  • Ethernet kabler er viktige for pålitelig og rask dataoverføring i både hjemme- og bedriftsnettverk.
  • Det finnes åtte hovedtyper av kabler, fra Cat1 til Cat8.
  • Når du skal velge riktig nettverkskabel, må du ta hensyn til lengde, skjerming og kontaktstiler.
  • Kabler i høyere kategorier, som Cat6a, Cat7 og Cat8, gir bedre ytelse i miljøer med høy hastighet og mye interferens.
  • Alternativer som fiberoptiske kabler og PoE-kabler gir spesialiserte løsninger for spesifikke bruksområder.

Ulike typer ethernet kabler

Ethernet ledninger finnes i ulike kategorier, engelsk category, som også blir forkortet til “cat” på norsk, er utformet for ulike nettverksbehov og ytelsesnivåer.

Her er en oversikt over kategoriene fra Cat1 til Cat8:

  • Cat1: Brukes primært til talekommunikasjon, som telefonkabler. Ikke egnet for dataoverføring.
  • Cat2: Håndterer datahastigheter på opptil 4 Mbps. Den ble brukt til tidlige datanettverk, men er nå foreldet.
  • Cat3: Støtter datahastigheter på opptil 10 Mbps. Brukes ofte i tidlige Ethernet nettverk.
  • Cat4: Kan overføre data opp til 16 Mbps. Brukes i Token Ring-nettverk, men er nå i stor grad utdatert.
  • Cat5: Tillater datahastigheter på opptil 100 Mbps. Mye brukt i Fast Ethernet-nettverk.
  • Cat5e: En forbedret versjon av Cat5 som reduserer interferens og støtter hastigheter på opptil 1 Gbps. Vanlig i mange av dagens nettverk.
  • Cat6: Designet for hastigheter på opptil 10 Gbps over kortere avstander. Egnet for moderne høyhastighetsnettverk.
  • Cat6a: En utvidet versjon av Cat6, som støtter opptil 10 Gbps over lengre avstander med forbedret ytelse.
  • Cat7: Har skjerming og støtter hastigheter på opptil 10 Gbps ved høyere frekvenser, og egner seg for spesialiserte bruksområder.
  • Cat8: Den nyeste kategorien og den raskeste Ethernet-kabelen, designet for datasentre, med støtte for hastigheter på opptil 40 Gbps.

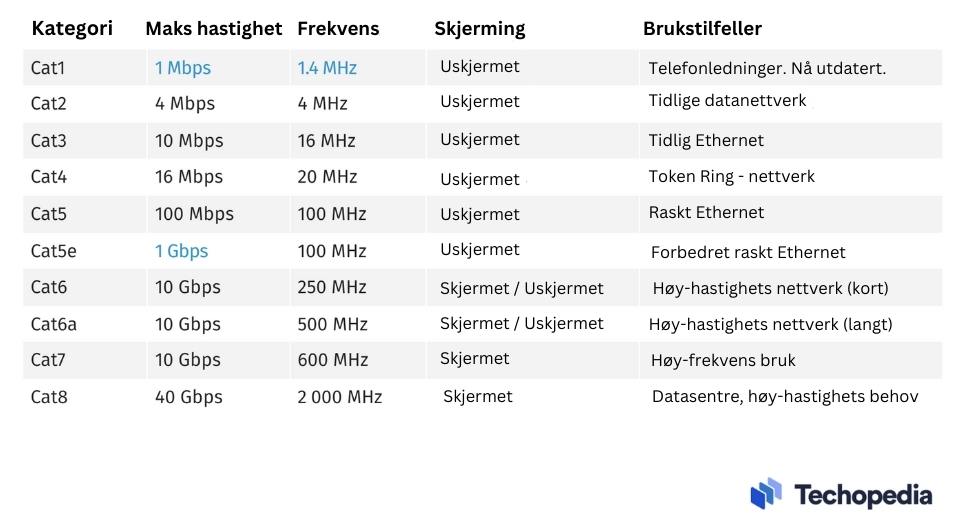

Oversikt over nettverkskabler

Tabelloversikt nettverkskabler

Slik velger du den beste kabelen for ditt datanettverk

Det er viktig å velge riktig ethernet-kabel, men det kan også bli for mye av det gode hvis du ikke vet nøyaktig hva du er ute etter. La ser nærmere på det.

Lengde på nettverkskabelen

Hvor lang ethernet-kabelen er, påvirker signalkvaliteten. Generelt gir kortere ethernet-kabler (under 100 meter) bedre signalkvalitet og høyere dataoverføringshastigheter. Dette skyldes at signalet må tilbakelegge en kortere avstand, noe som reduserer risikoen for signalforringelse og interferens.

Når kabellengden øker, øker også risikoen for signaltap og redusert dataoverføringshastighet.

På avstander over 100 meter kan du merke et fall i ytelsen, med mindre du bruker kabler av høyere kvalitet, som Cat6a eller Cat7, som er utformet for å håndtere lengre avstander uten vesentlig signaltap.

Skjerming av ethernet-kabler

Det finnes to hovedtyper Ethernet-kabler: skjermet (STP) og uskjermet (UTP).

STP-kabler har et ekstra lag med skjerming rundt Ethernet-ledningene, som kan være laget av folie eller flettet metall. Denne skjermingen er utformet for å beskytte kabelen mot elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI).

Den største fordelen med STP-kabler er at de reduserer interferens fra elektroniske enheter i nærheten, noe som gir en mer stabil forbindelse. De er bedre egnet for bruk i industrier eller i områder med mye elektrisk støy.

STP-kabler er imidlertid tykkere og mindre fleksible, noe som gjør dem vanskeligere å installere og bruke dem på trange steder. De er også vanligvis dyrere enn uskjermede kabler.

UTP-kabler mangler den ekstra skjermingen som finnes i STP-kabler, og er avhengige av at ledningene er tvinnet for å redusere forstyrrelser.

Den største fordelen med UTP-kabler er at de er fleksible og enkle å installere. Det gjelder spesielt i hjemmet eller på kontoret. De er generelt billigere enn skjermede kabler.

UTP-kabler er imidlertid mer utsatt for interferens fra elektroniske enheter i nærheten, noe som kan påvirke ytelsen. De er mindre egnet for miljøer med høye nivåer av elektrisk støy.

Skjermet vs. uskjermet kabel: Sammenligning side om side

Egenskap Skjermet Uskjermet
Beskyttelse mot interferens Høy (EMI og RFI) Lavere (avhengig av tvinnet pardesign)
Best egnet for Industrimiljøer, områder med mye elektrisk støy Hjemme- eller kontormiljøer
Stabilitet i tilkoblingen Mer stabil Mindre stabil
Installasjonsfleksibilitet Tykkere, mindre fleksibel, vanskeligere å installere Mer fleksibel, enklere å installere
Kostnad Dyrere Generelt billigere

Ethernet-koblingskabler og kontaktstiler

Ethernet-kabler er kabler som brukes til å koble sammen enheter i et nettverk. Det finnes flere forskjellige typer Ethernet-kabelkontakter, men den vanligste er RJ45.

RJ45-kontakter er standardgrensesnittet for Ethernet-kabler og brukes til å koble til nettverksenheter som datamaskiner, rutere og svitsjer.

Her er noen varianter av RJ45-kontakter:

  1. Standard RJ45-kontakter: Disse er de vanligste og brukes i de fleste hjemme- og kontornettverk. De gir en pålitelig tilkobling for typiske nettverk-kabler.
  2. Skjermede RJ45-kontakter: Disse kontaktene brukes sammen med skjermede nettverkskabler for å gi ekstra beskyttelse mot elektromagnetisk interferens. De er ideelle for miljøer med mye elektrisk støy, for eksempel i industrimiljøer eller datasentre.
  3. Vinklede RJ45-kontakter: Vinklede kontakter er utformet for å passe inn i trange rom der en rett kontakt kanskje ikke er praktisk. De er nyttige i trange nettverksskap eller bak skrivebord der det er begrenset med plass.
  4. RJ45-kontakter uten verktøy: Disse kontaktene kan festes til kabler uten behov for krympeverktøy. De er praktiske for raske installasjoner og reparasjoner, spesielt i miljøer der du ofte setter opp og endrer nettverk.

Farger på Ethernet kabler

Selv om fargen på en kabel ikke påvirker ytelsen, kan den bidra til å organisere og administrere nettverket ditt. Ulike farger kan brukes til å identifisere og skille mellom ulike typer tilkoblinger eller segmenter i et nettverk.

Kablers farger har ingen standardisert betydning. Ulike virksomheter vil bruke fargekodingssystemet forskjellig.

Spesielle bruksområder eller alternativer til nettverkskabling

Ethernet-kabler er et populært valg for kablede nettverk, men det finnes unike kablingsløsninger og alternativer som kan være bedre egnet for spesifikke bruksområder.

Fiberoptiske kabler

Fiberoptiske kabler bruker lys til å overføre data, noe som gir høyere Ethernet-hastigheter og lengre avstander uten signaltap. De er immune mot elektromagnetiske forstyrrelser, noe som gjør dem ideelle for datasentre, store nettverk og langdistansekommunikasjon.

Power Over Ethernet (PoE) kabler

PoE-kabler kombinerer data og strøm i én og samme kabel, slik at enheter som IP-kameraer og trådløse aksesspunkter får strøm direkte. Dette forenkler installasjonen og reduserer behovet for separate strømforsyninger.

Koaksialkabler

Koaksialkabler, som brukes til kabel-TV, kan også brukes til Ethernet-nettverk. De er holdbare og motstandsdyktige mot forstyrrelser, noe som gjør dem nyttige i bygninger med eksisterende koaksial infrastruktur.

Trådløse løsninger

Trådløse nettverk, som Wi-Fi, gir fleksibilitet uten fysiske kabler. Det er ideelt for store åpne områder eller historiske bygninger der det er vanskelig å trekke kabler.

Konklusjon

Når du forstår forskjellen mellom Cat1- og Cat8 ethernet-kabeltyper og velger riktig type, legger du grunnlaget for et pålitelig og effektivt nettverk. Tenk på kabellengde, skjerming og kontaktstiler for optimal ytelse, samt farge for å holde orden på alle ledningene.

Utforsk også spesielle bruksområder eller alternativer som fiberoptiske kabler eller PoE-kabler for ytterligere optimalisering.

Ofte stilte spørsmål

Hvor mange typer ethernet-kabler finnes det?

Bør jeg kjøpe en Cat6- eller Cat7 ethernet-kabel?

Er Cat8 bedre enn Cat6?

Er Cat5 eller Cat6 bedre for nettverk?
