Jämförelse mellan Apple M3 och M4-chip: Prestanda, funktioner och enhetskompatibilitet

Varför oss?

Apples utveckling av sina egna chip fortsätter att imponera, med introduktionen av M4-chippet i iPad Pro, vilket markerar en betydande förändring från traditionen där nya chip först debuterar i Macs.

Detta drag har väckt fortsatt intresse för jämförelsen mellan Apple M3 och M4, särskilt eftersom M3 fortsätter att driva den nuvarande Mac-serien.

När vi fördjupar oss i jämförelsen mellan M3 och M4-chip, kommer vi att utforska de viktigaste skillnaderna, prestandaeffekterna och vad detta innebär för Apples ekosystem.

Viktiga insikter i skillnaderna mellan Apples M3 och M4-chip

  • M4:s debut i iPad Pro signalerar en förändring i Apples produktstrategi.
  • Ökat antal CPU-kärnor i M4 (9 eller 10) jämfört med M3:s 8 kärnor.
  • M4:s Neural Engine klarar av 38 TOPS jämfört med M3:s 18 TOPS.
  • Den nya dedikerade displaymotorn i M4 ger förbättrade visuella möjligheter.
  • Skillnader i verklig prestanda mellan Apple M4 och M3 blir tydligare.

M3 vs M4: Specifikationsjämförelse

Jämförelsen mellan Apple M3 och M4 avslöjar både likheter och betydande skillnader i deras arkitektoniska design. Båda chippen visar Apples engagemang för att tänja på gränserna för M4 vs M3-prestanda i sina egna chip. Låt oss bryta ner de viktigaste specifikationerna:

Specifikation Apple M3 Apple M4
Tillverkningsprocess 3nm (1:a generationen) 3nm (2:a generationen)
CPU-kärnor 8 (4 prestanda, 4 effektivitet) 9 eller 10 (3 eller 4 prestanda, 6 effektivitet)
GPU-kärnor 10 10
Neural Engine 16-kärnig, 18 TOPS 16-kärnig, 38 TOPS
Minnebandbredd 100 GB/s 120 GB/s
Transistorantal 25 miljarder 28 miljarder

Jämförelsen mellan Apple M3 och M4 lyfter fram flera viktiga framsteg:

  1. Tillverkningsprocess: Båda chippen använder en 3nm-process, men M4 drar nytta av förfiningar i andra generationen, vilket ger förbättrad effektivitet.
  2. CPU-konfiguration: M4 ökar det totala antalet kärnor, med fokus på effektivitetskärnor. Detta kan leda till bättre multitasking och strömeffektivitet i vardagliga uppgifter.
  3. Neural Engine: Trots att den bibehåller den 16-kärniga designen ser M4:s Neural Engine en dramatisk ökning i bearbetningskapacitet, mer än en fördubbling av M3:s prestanda.
  4. Minnebandbredd: M4 erbjuder en 20% ökning av minnesbandbredd, vilket kan innebära snabbare dataåtkomst och förbättrad systemrespons.

Dessa specifikationer visar den evolutionära naturen av M4 jämfört med M3 Apple Silicon, där Apple fokuserar på riktade förbättringar snarare än en total omarbetning.

Det ökade antalet CPU-kärnor och den betydligt förbättrade kapaciteten hos Neural Engine är de mest framträdande förändringarna, vilket kan ge betydande prestandaförbättringar i specifika scenarier.

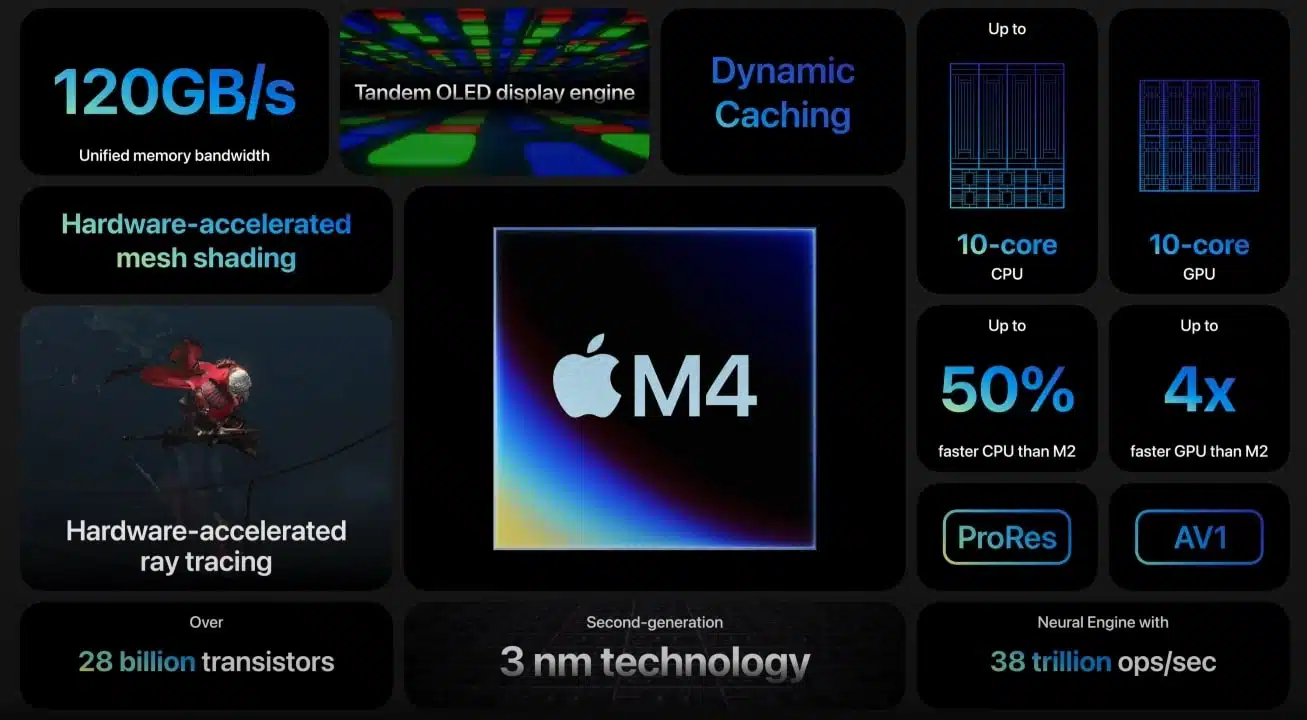

Bild som jämför specifikationer för Apple M4-chip, inklusive 10-kärnig CPU och GPU, 120GB/s minnesbandbredd, och 3 nm-teknik.
Apple M4-chipets egenskaper. Källa: Apple

Prestandajämförelse

När det gäller prestanda mellan Apple M3 och M4 erbjuder de arkitektoniska skillnaderna och förbättringarna intressanta insikter i potentiella kapaciteter i verkliga scenarier.

Låt oss fördjupa oss i de viktigaste aspekterna av prestandajämförelsen:

Skillnader i CPU-arkitektur

M4:s ökade antal kärnor, särskilt effektivitetskärnor, tyder på ett fokus på förbättrad multitasking och strömeffektivitet.

Medan M3 balanserar prestanda och effektivitet med sin 4+4-konfiguration, kan M4:s 3+6 eller 4+6-setup potentiellt erbjuda smidigare hantering av bakgrundsuppgifter och förbättrad batteritid för vardagliga uppgifter.

Förväntningar på bearbetningskraft

Baserat på det ökade antalet kärnor och den förfinade 3nm-processen, har M4 en blygsam ökning av rå bearbetningskraft.

Dock kanske prestandaklyftan mellan Apple M3 och M4 inte är lika tydlig i enkelkärniga uppgifter.

M4 lyser starkast i flertrådig prestanda, särskilt i scenarier som kan utnyttja de extra effektivitetskärnorna.

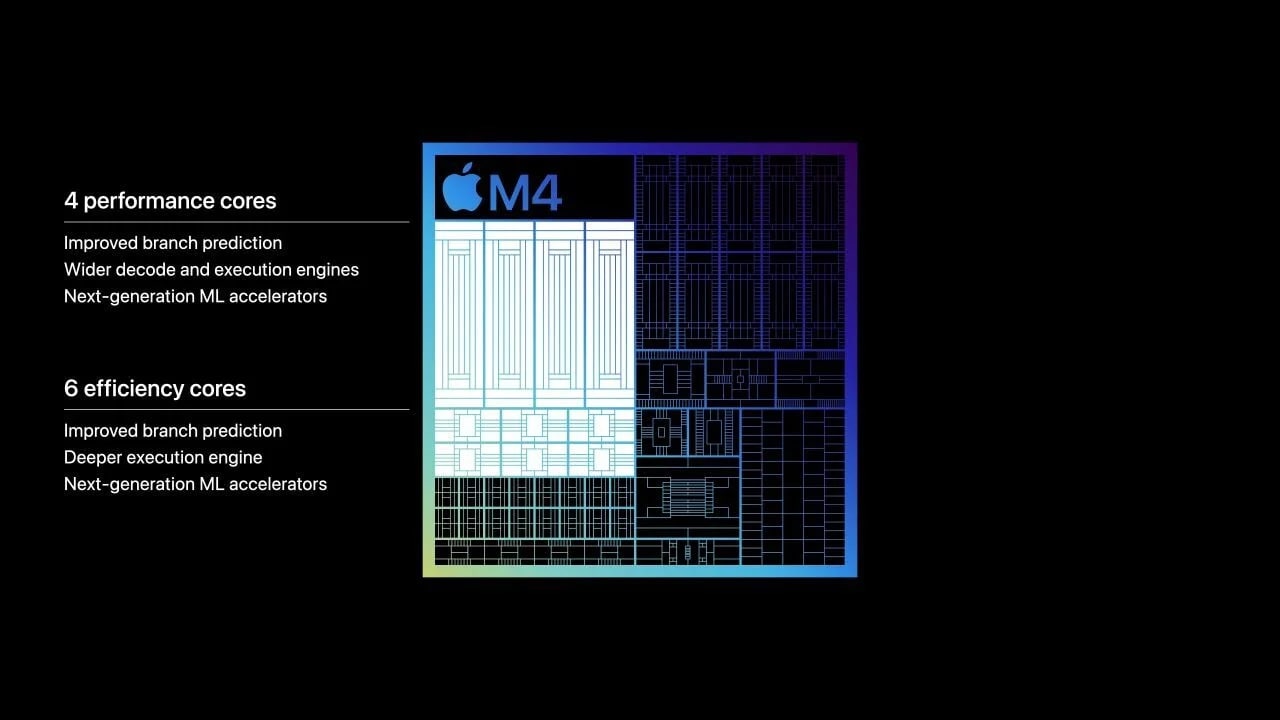

Bild som visar Apple M4-chipets arkitektur med 4 prestandakärnor och 6 effektivitetskärnor.
Apple M4 bearbetningsprestanda. Källa: Apple

Teoretiska AI- och maskininlärningsmöjligheter

Den största förbättringen i prestanda mellan Apple M3 och M4 verkar vara inom området för AI och maskininlärning.

Med Neural Engine:s kapacitet som mer än fördubblas från 18 TOPS till 38 TOPS, är M4 redo att glänsa i uppgifter som bildbehandling, språkbehandling och maskininlärningsmodeller direkt på enheten.

Denna förbättring innebär snabbare och mer effektiva AI-drivna funktioner över operativsystemet och tredjepartsapplikationer.

Begränsningar kring verklig data

Det är viktigt att notera att medan specifikationer och teoretiska kapaciteter ger värdefulla insikter, kan verklig prestanda ofta skilja sig.

I nuläget håller omfattande benchmark-data för Apple M3 och M4 fortfarande på att utvecklas. Inledande tester antyder prestandaförbättringar, men den fulla omfattningen av dessa vinster i olika applikationer och arbetsuppgifter upptäcks fortfarande.

Viktiga överväganden:

  1. Termisk design: M4:s debut i iPad Pro innebär att dess prestandaegenskaper kan skilja sig när den implementeras i framtida Mac-enheter med andra kyllösningar.
  2. Mjukvaruoptimering: Allt eftersom utvecklare fortsätter att optimera sina applikationer för M4 kan vi se prestandaförbättringar över tid som inte är omedelbart uppenbara i tidiga tester.
  3. Uppgifts-specifik prestanda: Medan den övergripande prestandan kan visa stegvisa förbättringar, bör vissa uppgifter som utnyttjar den förbättrade Neural Engine se mer betydande vinster.

När fler enheter med M4-chip blir tillgängliga och genomgår grundliga tester kommer vi att få en tydligare bild av de verkliga prestandaskillnaderna mellan Apple M3 och M4.

För tillfället verkar M4 erbjuda en förfinad utveckling av M3:s kapacitet, med särskilt fokus på AI- och maskininlärningsuppgifter, vilket lovar spännande möjligheter för framtida applikationer och funktioner i Apples ekosystem.

Grafik och spelpotential

Vid granskning av skillnaderna i grafikkapacitet mellan Apple M3 och M4 hittar vi både likheter och subtila förbättringar.

Både M3 och M4 har en 10-kärnig GPU och behåller samma antal kärnor. Dock erbjuder M4:s förfinade 3nm-process förbättrad effektivitet och högre klockfrekvenser, vilket resulterar i bättre grafisk prestanda överlag.

En betydande förbättring som båda chippen delar är hårdvaruaccelererad ray tracing och mesh shading. Dessa funktioner, som först introducerades med M3, fortsätter i M4 och lovar förbättrad visuell kvalitet i kompatibla spel och 3D-applikationer.

Även om den grundläggande GPU-arkitekturen är liknande, ger M4:s systemförbättringar fördelar för spelprestanda. Den ökade minnesbandbredden (120 GB/s jämfört med 100 GB/s) resulterar i snabbare texturladdning och smidigare spelupplevelser, särskilt i mer krävande titlar.

Dessutom kan M4:s kraftfullare Neural Engine potentiellt användas för AI-förbättrade spelfunktioner, som till exempel förbättrat NPC-beteende eller dynamisk upplösningsskalning.

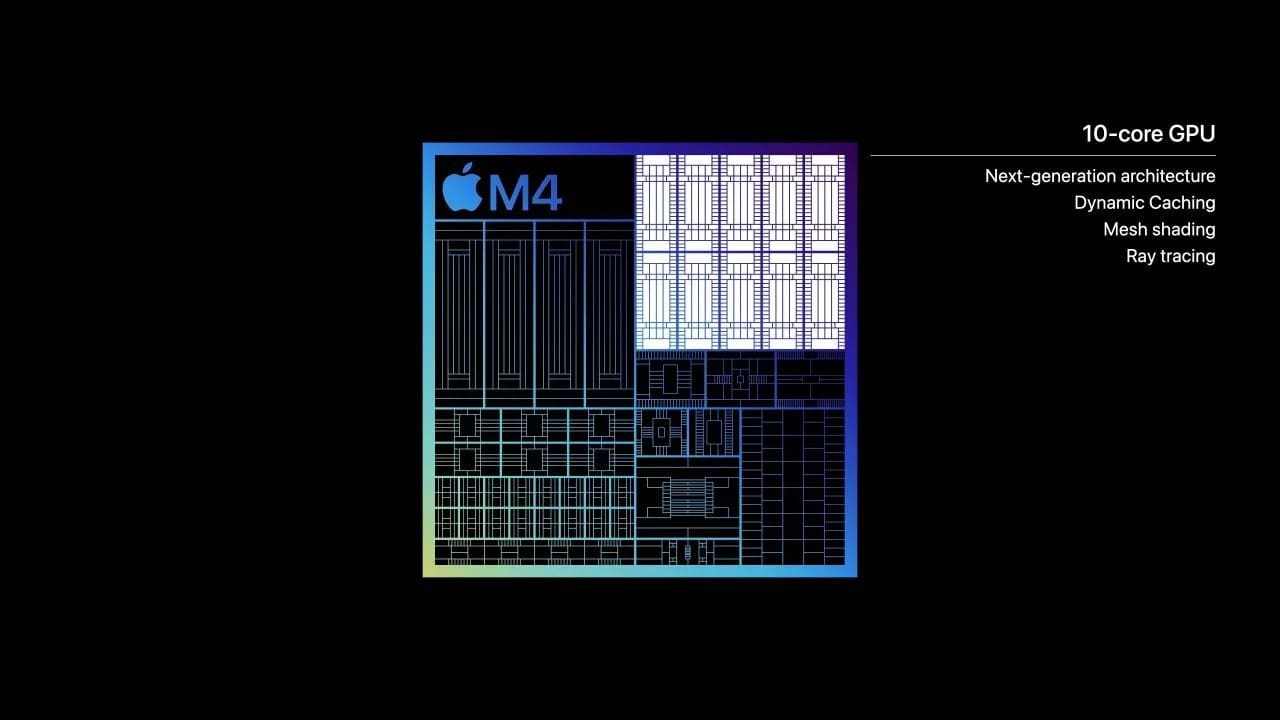

Bild som visar Apple M4-chipets 10-kärniga GPU med funktioner som dynamisk caching och mesh shading.
Apple M4 grafik/GPU. Källa: Apple

Specialiserade funktioner

Jämförelsen mellan M4 och M3 Apple Silicon-serien avslöjar betydande framsteg inom specialiserade hårdvarufunktioner.

Förbättrade Neural Engine-funktioner

M4:s Neural Engine har sett en dramatisk förbättring och kan utföra 38 biljoner operationer per sekund (TOPS), jämfört med M3:s 18 TOPS. Denna betydande ökning kan leda till snabbare och mer effektiva AI- och maskininlärningsuppgifter, vilket gynnar allt från foto- och videobehandling till språkförståelse.

Dedikerad displaymotor

En av de mest anmärkningsvärda tilläggen till M4 är en dedikerad displaymotor. Denna nya hårdvarukomponent är utformad för att driva högupplösta skärmar mer effektivt och stödja avancerade funktioner som Tandem OLED-teknologi.

Optimerad för innehållsskapare

Kombinationen av en förbättrad Neural Engine och en dedikerad displaymotor positionerar M4 som en kraftfull lösning för innehållsskapare. Videoredigerare ser snabbare renderingstider, medan grafiska designers får mer responsiv prestanda när de arbetar med komplexa, högupplösta tillgångar. De förbättrade AI-funktionerna förbättrar även funktioner som realtidsvideoeffekter och AI-assisterad ljudbearbetning.

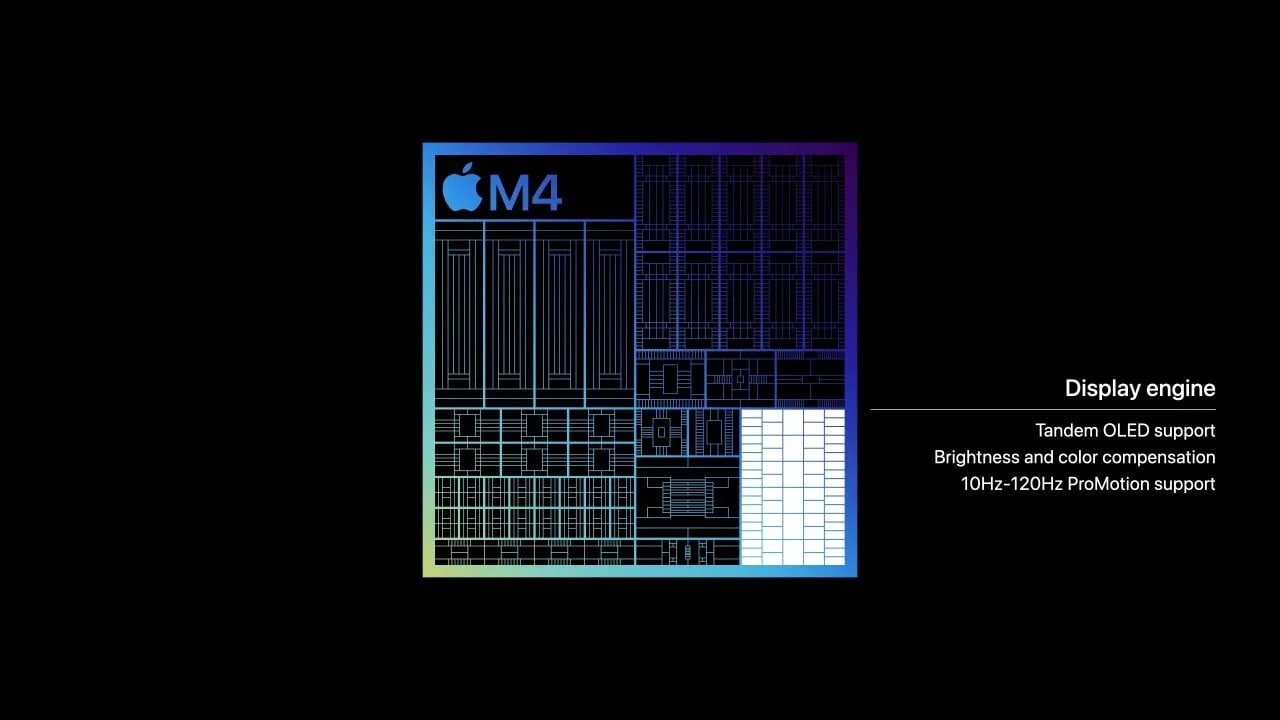

Bild som visar Apple M4-chipets displaymotor med stöd för tandem OLED, ljusstyrka och färgkompensation.
Apple M4 displaymotor. Källa: Apple

Enhetskompatibilitet och ekosystem

Utrullningen av Apple M3 vs M4 markerar en förändring i Apples strategi för chipdistribuering över sitt ekosystem. M3-familjen (inklusive M3, M3 Pro och M3 Max) driver för närvarande en rad Mac-enheter, inklusive:

  • MacBook Air (13 tum och 15 tum)
  • MacBook Pro (14 tum och 16 tum)
  • iMac (24 tum)

I nuläget är M4-chippet exklusivt tillgängligt i de senaste iPad Pro-modellerna (11 tum och 12,9 tum). Detta markerar första gången en ny generation av Apple Silicon debuterar i en iPad istället för en Mac.

Även om Apple inte officiellt har tillkännagivit Mac-enheter med M4, förväntar sig branschanalytiker att de kommer. Potentiella kandidater för M4-uppgraderingar inkluderar:

  • MacBook Air
  • 13-tums MacBook Pro
  • Mac Mini
  • iMac

Tidslinjen för dessa lanseringar är fortfarande osäker, men många förväntar sig tillkännagivanden under Apples årliga evenemang.

M4:s debut i iPad Pro antyder att det kan erbjuda betydande prestandaförbättringar på Macs, särskilt i AI- och maskininlärningsuppgifter.

Strömeffektivitet &och termiska överväganden

Skillnaderna mellan Apple M3 och M4 i strömeffektivitet och termisk hantering är avgörande faktorer för den totala prestandan. M4:s andra generationens 3nm-process ger förbättrad strömeffektivitet jämfört med M3. Detta, i kombination med det ökade antalet effektivitetskärnor, kan leda till bättre strömhantering, särskilt under mindre krävande uppgifter.

M4:s debut i iPad Pro skapar ett intressant scenario. iPads förlitar sig på passiv kylning, vilket kan begränsa chippets uthålliga prestanda jämfört med Macs som har aktiv kylning. När M4 slutligen kommer till Macs, kan vi förvänta oss högre uthållig prestanda tack vare mer effektiva kylsystem.

När det gäller batteritid antyder M4:s effektivitetsförbättringar och extra lågeffektskärnor potentiella vinster, särskilt för uppgifter som inte kräver full CPU-användning.

Pris och tillgänglighet

Prissättningsstrategin för enheter med M3 respektive M4-chip ger insikter i hur Apple positionerar dessa teknologier.

Nuvarande prissättning för M3-enheter:

  • MacBook Air (M3): Från 1 099 $
  • MacBook Pro 14-tum (M3): Från 1 599 $
  • iMac 24-tum (M3): Från 1 299 $

Prissättning för M4 iPad Pro:

  • 11-tums iPad Pro (M4): Från 999 $
  • 12,9-tums iPad Pro (M4): Från 1 299 $

Slutsats: En övertygande uppgradering

Jämförelsen mellan Apple M4 och M3 visar ett evolutionärt steg i Apples chiputveckling, där M4 erbjuder märkbara förbättringar i AI-prestanda och effektivitet.

Även om det inte är ett revolutionärt språng, gör M4:s förbättringar i Neural Engine och strömeffektivitet det till en övertygande uppgradering, särskilt för användare som är starkt investerade i AI- och maskininlärningsuppgifter.

Medan vi väntar på mer omfattande verkliga data och chippets implementering i Mac-enheter, är det tydligt att Apple fortsätter att förbättra prestanda och effektivitet i sina egna chipdesigner.

Vanliga frågor om Apple M4 och M3

Vad är skillnaden mellan Apple M4 och M3-chip?

Är M4-chipet bättre än M3?

Vilken Apple-enhet har M4?
